一﹑設備組成及結構
一體式濾筒除塵器的主要結構由電機和風機，濾筒式過濾器，脈沖反吹裝置，集塵盒，預處理器，脈沖控制儀，壓差傳感器等主要部件組成。
主要控制元件供應商：瑞士 Schurter 品牌，法國 SHAF 品牌, 得力西 品牌
主要備件：過濾器組件
主要特點：
1、濾芯自動清潔，不需要停止主機和其他操作。當濾筒表面飽和阻力達到一定的允許值時，自動清潔功能開啟，并在主機工作過程中依次對各濾筒單元進行單獨反吹清潔，保障除塵機始終處于良好工作狀態。
2、所有過濾筒采用垂直安放結構，煙塵凈化效果比其他結構形式更有效。濾筒表面覆蓋的聚四氟乙烯薄膜，可過濾筒有使用壽命。
3、可選擇配置不同濾料的過濾筒，以滿足不同性質煙塵的清除或空氣過濾。
4、濾筒更換方式為抽取式，不需要使用任何輔助工具，便可進行更換。
5、右側面均預設有管路接口，用戶可根據使用場合自由選擇。
6、所配置的高性能蝸輪風機，吸風量大，吸力超強。
7、可通過控制版面上的數字儀表觀察過濾筒運行狀況。
8、選用 1μm（可調節）過濾器，可防止吸入含有水、油成份的微粒雜物。
二﹑工作原理
煙塵氣體從除塵器進風口進入，煙塵進入預處理裝置，大顆粒的煙塵和火花被分離直接落入集塵盒，較細的煙塵進入除塵器過濾段，煙塵均勻的流入過濾器，煙塵吸附在濾筒外表面，在負壓的作用下過濾后的潔凈氣體進入濾筒內再經出風口進入大氣。煙塵顆粒則被濾芯阻攔在其表面上，當被阻攔的煙塵在濾芯表面不斷沉積時，濾芯里外的壓差也同時不斷加大，當壓差達到預先設定值時，控制壓縮空氣的電磁閥被打開，系統進入自動反吹清灰工作狀態，濾筒在急劇膨脹，并伴隨著氣流的反向作用，抖落煙塵，煙塵進入集塵盒內。

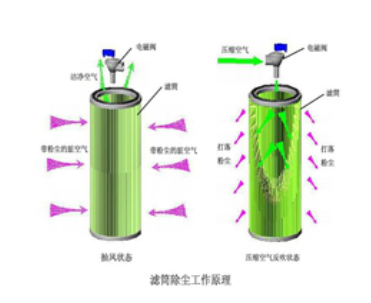

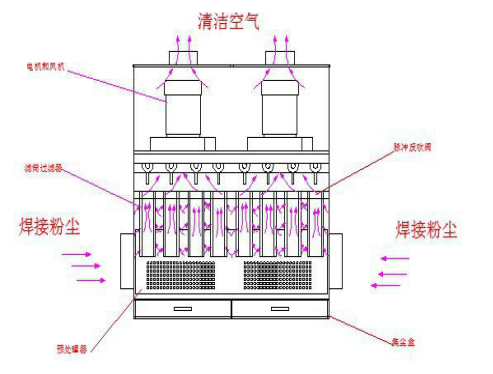

工作原理圖：

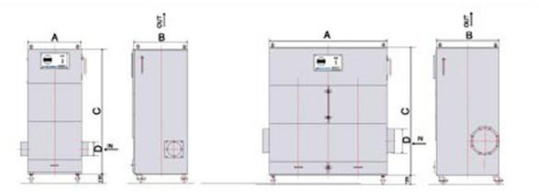

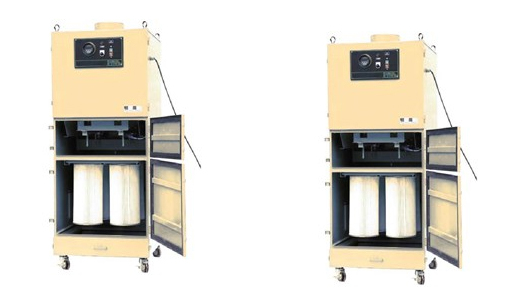

三﹑構造與型號
四﹑技術規格
|
型號 |
風量 |
壓力 |
電機 |
過濾材料 |
外形尺寸 Dimension |
重量 |
|
Air Volume |
Pressure |
Motor |
Filter |
Weight |
|
Type |
|
|
|
|
|
A |
B |
C |
D |
|
（m3/h） |
（Pa） |
（Kw） |
|
（Kg） |
|
|
|
|
SFMC-40 |
4000 |
2350 |
3 |
進口聚酯 |
800 |
680 |
2000 |
250 |
350 |
|
纖維 |
|
SFMC-50 |
6000 |
2350 |
5.5 |
900 |
900 |
2000 |
250 |
375 |
|
SFMC-60 |
9000 |
2350 |
7.5 |
|
900 |
900 |
2000 |
250 |
380 |
|
SFMC-90 |
9000 |
2350 |
11 |
|
1700 |
900 |
2300 |
400 |
740 |
|
SFMC-120 |
12000 |
2350 |
15 |
|
1900 |
900 |
2300 |
450 |
900 |
|
SFMC-180 |
18000 |
2350 |
22 |
|
2300 |
1750 |
2400 |
500 |
1200 |
|
SFMC-200 |
20000 |
2350 |
30 |
|
2300 |
1750 |
2550 |
650 |
1350 |
五﹑配件明細表
|
產品型號 |
系統組成部分 |
名 稱 |
數 量 |
|
SFMC-90
自動清灰型除塵器 |
過濾器組件
及控制單元
組件 |
控制系統單元（SHAF 全自動脈沖清灰中央控制單元，熱保護器，繼電器等） |
1套 |
|
脈沖反吹控制單元（脈沖電磁閥，脈沖反饋系統及傳動元器件） |
1套 |
|
PTFE 聚酯纖維過濾器組件（F1
級阻燃型） |
1 套 |
|
過濾器數顯壓差控制單元 |
1 套 |
|
減壓閥組件 |
1套 |
|
集塵裝置 |
1套 |
|
電機 |
吳江中意香樟樹系列功率 11kw |
1套 |
|
風機 |
吳江中意香樟樹系列9000m3/h |
1套 |
|
其他配置 |
預過濾器，大火花過濾器，f1 級阻燃配置 | |
熱處理溫度控制箱
